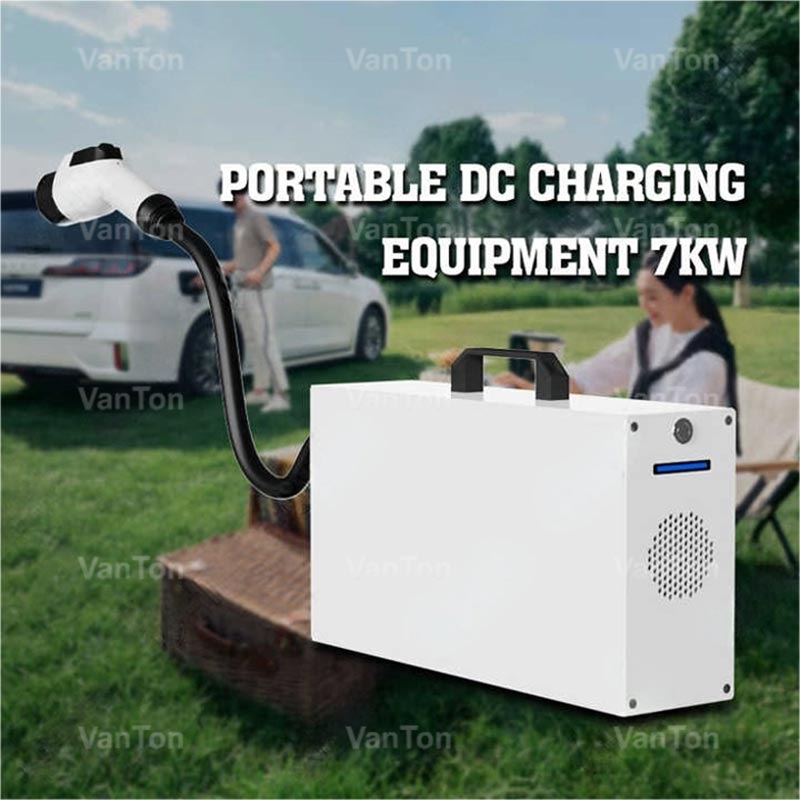

สถานีชาร์จ DC แบบพกพาขนาดกะทัดรัดกันน้ำ 7KW สำหรับรถยนต์ไฟฟ้า

สถานีชาร์จ DC แบบพกพาขนาดกะทัดรัดกันน้ำของ VanTon 7KW สำหรับรถยนต์ไฟฟ้าเป็นแหล่งจ่ายไฟแบบพกพาในตัวที่แปลงไฟ AC เฟสเดียวเป็นเอาต์พุต DC แบบควบคุม โดยไม่ต้องผ่านเครื่องชาร์จในตัวทั้งหมด ด้วยการสื่อสาร OCPP 1.6/2.0 ตัวเลือกตัวเชื่อมต่อที่หลากหลาย รวมถึง CCS, GB/T, CHAdeMO และคุณสมบัติการป้องกันเต็มรูปแบบ เครื่องชาร์จ DC แบบพกพาขนาด 7KW แบบพกพาสำหรับยานยนต์ไฟฟ้านี้นำความสามารถในการชาร์จที่รวดเร็วมาสู่บ้าน เวิร์กช็อป และสถานที่ห่างไกลโดยไม่ต้องติดตั้งถาวร

ฟังก์ชั่นผลิตภัณฑ์

เอาต์พุต DC โดยตรง:สถานีชาร์จ DC แบบพกพาขนาดกะทัดรัดกันน้ำขนาด 7KW สำหรับรถยนต์ไฟฟ้าส่งพลังงาน DC ที่สะอาดไปยังแบตเตอรี่โดยตรง กำจัดการสูญเสียการแปลงและการสร้างความร้อนภายในรถยนต์

การยอมรับอินพุตสากล:ใช้งานได้กับทั้งแหล่งจ่ายไฟ 120V (อเมริกาเหนือ) และ 220-240V (ยุโรป/เอเชีย) ที่ 16A หรือ 32A โดยไม่ต้องปรับด้วยตนเอง

การเชื่อมต่ออัจฉริยะ:4G ในตัว (อุปกรณ์เสริม) และอีเทอร์เน็ตพร้อมการรองรับ OCPP 1.6/2.0 ช่วยให้สามารถเริ่ม/หยุดจากระยะไกล การรวมการเรียกเก็บเงิน และการอัปเดตแบบ over-the-air

ความพร้อมหลายมาตรฐาน:สามารถใช้ได้กับปลั๊ก CCS1, CCS2, GB/T หรือ CHAdeMO สายเคเบิลมาตรฐานยาว 3 เมตรสามารถปรับแต่งได้ตามความต้องการของคุณ

ข้อเสนอแนะสถานะเรียลไทม์:ไฟ LED และหน้าจอ LCD ที่เป็นอุปกรณ์เสริมจะแสดงแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง และรหัสข้อผิดพลาด เพื่อการแก้ไขปัญหาที่ง่ายดาย

การป้องกันความปลอดภัยและความน่าเชื่อถือ

1. การป้องกันทางไฟฟ้าที่ครอบคลุม ได้แก่ แรงดันไฟเกิน แรงดันตก กระแสเกิน การลัดวงจร การรั่วไหล การต่อสายดิน อุณหภูมิเกิน การป้องกันย้อนกลับ การป้องกันไฟกระชาก (ฟ้าผ่า) และการตรวจสอบฉนวน เครื่องชาร์จจะปิดโดยอัตโนมัติหากความต้านทานของฉนวนลดลงต่ำกว่าระดับที่ปลอดภัย

2. ระดับการกันน้ำระดับ IP54 ป้องกันฝุ่นละอองและน้ำกระเซ็นจากทุกทิศทาง ช่วยให้ใช้งานได้อย่างปลอดภัยในสภาพกลางแจ้งที่ชื้น (ไม่ใช่สำหรับการแช่น้ำหรือฝนตกหนัก)

3. ปุ่มหยุดฉุกเฉินให้การตัดไฟด้วยตนเองทันทีในกรณีที่มีความผิดปกติใดๆ ระหว่างการชาร์จ

4. เซ็นเซอร์อุณหภูมิภายในและการทำความเย็นแบบแอคทีฟช่วยให้การทำงานมีเสถียรภาพภายในอุณหภูมิแวดล้อม −20°C ถึง 50°C พร้อมการลดพิกัดอัตโนมัติหรือปิดเครื่องที่อุณหภูมิสุดขั้ว

5. โครงสร้างที่ทนต่อแรงกระแทกและเคเบิลแกลนด์แบบคลายความเครียดช่วยปกป้องส่วนประกอบภายในจากการสั่นสะเทือนและการดึงโดยไม่ตั้งใจ

การออกแบบแบบพกพา

สถานีชาร์จ DC แบบพกพาขนาดกะทัดรัดกันน้ำขนาด 7KW สำหรับรถยนต์ไฟฟ้า ให้การทำงานแบบปลั๊กแอนด์เพลย์อย่างแท้จริง โดยไม่ต้องใช้ช่างไฟฟ้า การติดตั้งบนผนัง หรือฐานคอนกรีต เพียงเชื่อมต่อกับเต้ารับที่มีสายดินและเริ่มชาร์จได้ทันที ด้วยขนาดที่กะทัดรัด 475×120×304 มม. และน้ำหนักไม่เกิน 10 กก. ทำให้ง่ายต่อการจัดเก็บในท้ายรถและพกพาโดยคนเพียงคนเดียว ในขณะที่ที่จับสำหรับพกพาในตัวช่วยให้ขนส่งได้สะดวกระหว่างบ้าน สำนักงาน และสถานที่ห่างไกล สามารถถอดปลั๊กสายชาร์จแบบถอดได้เพื่อจัดเก็บหรือเปลี่ยนใหม่ ช่วยลดการสึกหรอระหว่างการขนส่ง และการตั้งค่าทั้งหมดตั้งแต่การแกะกล่องจนถึงการชาร์จใช้เวลาไม่ถึงสองนาที โดยมีไฟแสดงที่มองเห็นได้ชัดเจนในแต่ละขั้นตอน

ข้อควรระวังในการใช้งาน

1. ตรวจสอบให้แน่ใจว่าช่องเสียบอินพุตมีสายดินที่เชื่อถือได้ อย่าใช้สายไฟต่อหรืออะแดปเตอร์ที่ไม่ได้ต่อลงกราวด์

2. หลีกเลี่ยงการใช้เครื่องท่ามกลางฝนตกหนัก หิมะ หรือน้ำนิ่ง IP54 ป้องกันการกระเซ็น ไม่ใช่การจมน้ำ

3. เก็บอุปกรณ์ให้ห่างจากวัสดุไวไฟ ระเบิดได้ หรือมีฤทธิ์กัดกร่อน และรักษาการไหลเวียนของอากาศรอบๆ ช่องระบายความร้อนให้เพียงพอ

4. ห้ามใช้งานใกล้แหล่งสัญญาณรบกวนแม่เหล็กไฟฟ้าที่มีกำลังแรง เช่น มอเตอร์ขนาดใหญ่ หรืออุปกรณ์เชื่อม ซึ่งอาจส่งผลต่อวงจรควบคุม

5. ตรวจสอบการเชื่อมต่อขั้วต่อภายในเป็นระยะๆ เพื่อดูความแน่นหนาและฉนวนของสายเคเบิลเพื่อดูการสึกหรอ แนะนำทุกๆ 6 เดือนสำหรับเครื่องที่ใช้งานหนัก

การรับรองที่เชื่อถือได้

CE (ยุโรป):เป็นไปตามคำสั่ง LVD และ EMC เพื่อความปลอดภัยทางไฟฟ้าและความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ทียูวี ไรน์แลนด์:ได้รับการรับรองด้านความปลอดภัยและประสิทธิภาพของผลิตภัณฑ์ภายใต้มาตรฐานการทดสอบที่เข้มงวดของเยอรมนี

UL (สหรัฐอเมริกา):เป็นไปตามข้อกำหนดด้านความปลอดภัยของสหรัฐอเมริกาสำหรับอุปกรณ์ไฟฟ้า (มีจำหน่ายตามคำขอสำหรับรุ่นที่เกี่ยวข้อง)

สมาคมนักวิเคราะห์หลักทรัพย์ (ออสเตรเลีย):ได้รับการอนุมัติสำหรับมาตรฐานความปลอดภัยทางไฟฟ้าของออสเตรเลีย/นิวซีแลนด์

PSE (ญี่ปุ่น):สอดคล้องกับกฎหมาย DENAN ของญี่ปุ่นสำหรับผลิตภัณฑ์เครื่องใช้ไฟฟ้า

ซีซีซี (จีน):การรับรองภาคบังคับของจีนสำหรับการเข้าถึงตลาดภายในประเทศ

บีเอส (สหราชอาณาจักร):ตรงตามมาตรฐานอังกฤษด้านความปลอดภัยของปลั๊กและเต้ารับ (ถ้ามี)

คำถามที่พบบ่อย

ถาม: เครื่องชาร์จนี้สามารถใช้ในสภาพอากาศฝนตกได้หรือไม่?
ตอบ: ระดับ IP54 ช่วยป้องกันน้ำกระเซ็นได้ ดังนั้นฝนตกปรอยๆ ก็ไม่เป็นไร อย่างไรก็ตาม ห้ามใช้ในฝนตกหนักหรือในบริเวณที่อาจมีน้ำขัง และควรปกป้องปลั๊ก AC จากความชื้นเสมอ

ถาม: ชาร์จ EV ทั่วไปใช้เวลานานเท่าใด
ตอบ: ด้วยเอาต์พุต 7kW สถานีชาร์จ DC แบบพกพาขนาดกะทัดรัดกันน้ำขนาด 7KW สำหรับรถยนต์ไฟฟ้าจะเพิ่มระยะทางได้ประมาณ 40-50 กม. ต่อชั่วโมง แบตเตอรี่ขนาด 60kWh เต็มจะใช้เวลาประมาณ 8-9 ชั่วโมง เหมาะสำหรับการชาร์จข้ามคืนหรือในที่ทำงาน

ถาม: ใช้ได้กับรถยนต์ไฟฟ้าทุกรุ่นหรือไม่
ตอบ: ใช่ ช่วงแรงดันเอาต์พุต 200‑1000V DC ครอบคลุมทั้งระบบ 400‑V และ 800‑V ด้วยปลั๊ก CCS, GB/T หรือ CHAdeMO ที่เปลี่ยนได้ ทำให้สามารถใช้งานร่วมกับ EV ในปัจจุบันได้มากกว่า 99% รวมถึง Tesla, Volkswagen, BMW, NIO, BYD และอื่นๆ

แผ่นพารามิเตอร์

คู่มือการใช้งาน

1. เชื่อมต่อไฟเข้า

เสียบปลั๊กอินพุต AC เข้ากับเต้ารับไฟฟ้าที่มีสายดิน ตรวจสอบการเชื่อมต่อที่มั่นคงและปลอดภัย

2. เชื่อมต่อปืนชาร์จ

จัดตำแหน่งหัวปืนชาร์จให้ตรงกับช่องชาร์จของรถยนต์ แล้วดันเข้าไปให้แน่นจนกระทั่งกลไกการล็อคคลิกเข้าที่ ตรวจสอบว่าการเชื่อมต่อมีความปลอดภัย

3. เริ่มการชาร์จ

กดสวิตช์เปิด/ปิดบนแผงเครื่อง จอแสดงผล (หรือไฟแสดงสถานะ) จะเปิดขึ้น ระบบจะทำการตรวจสอบตัวเอง และระบุโปรโตคอลของรถโดยอัตโนมัติ

4. เริ่มการชาร์จ

เมื่อหน้าจอแสดงข้อความ “Standby” หรือ “Ready to charge” เครื่องจะเริ่มชาร์จโดยอัตโนมัติ (หากจำเป็นต้องสตาร์ทด้วยตนเอง ให้กดปุ่ม “Start”)

5. สิ้นสุดการชาร์จ

หลังจากชาร์จเสร็จแล้ว ให้แตะปุ่ม "ปิดเครื่อง" (หรือ "หยุด") บนหน้าจอ ระบบจะหยุดเอาต์พุตและสิ้นสุดกระบวนการชาร์จ

6. ตัดการเชื่อมต่อ

ขั้นแรกให้ถอดปลั๊กหัวชาร์จ (กดปุ่มปลดล็อคก่อนดึงออก)

จากนั้น ถอดปลั๊กสายไฟเข้าและจัดเก็บสายเคเบิลให้เรียบร้อย

ข้อมูลบรรจุภัณฑ์

ขนาดกล่อง

ความยาว: 52.5 ซม

ความกว้าง: 27.0 ซม

ความสูง: 35.4 ซม

น้ำหนัก

น้ำหนักรวม (รวมยูนิตหลัก สายเคเบิล และอุปกรณ์เสริมมาตรฐาน): ประมาณ20 กก

วัสดุบรรจุภัณฑ์

กล่องกระดาษแข็งลูกฟูกสองชั้นที่มีความแข็งแรงสูง พร้อมแผ่นรองด้านในที่ดูดซับแรงกระแทก (เช่น โพลีเอทิลีนแบบขยายหรือการขึ้นรูปแบบเยื่อกระดาษที่เป็นมิตรต่อสิ่งแวดล้อม) เพื่อปกป้องผลิตภัณฑ์อย่างมีประสิทธิภาพระหว่างการขนส่ง

เนื้อหาของกล่อง

การชาร์จยูนิตหลัก × 1

สายชาร์จปืน × 1

สายไฟเข้า × 1

คู่มือผู้ใช้/ใบรับรองความสอดคล้อง × 1
